Hướng dẫn cài đặt cổng trượt Comunello chi tiết cho thợ kỹ thuật

1. Giới thiệu về việc cài đặt cổng trượt Comunello

Đối với các kỹ thuật viên thi công, việc nắm vững hướng dẫn cài đặt cổng trượt Comunello là yếu tố sống còn để đảm bảo hệ thống vận hành trơn tru và bền bỉ. Việc cài đặt đúng bộ điều khiển (như bo mạch CU-24V-HP) không chỉ quyết định đến tốc độ đóng/mở, độ chính xác của hành trình, mà còn ảnh hưởng trực tiếp đến quá trình giảm tốc, lực va chạm và độ an toàn tuyệt đối cho người sử dụng.

Trước khi tiến hành cấu hình trên bo mạch, thợ lắp đặt cổng tự động cần phải kiểm tra kỹ lưỡng hệ thống cơ khí, hệ thống điện và các phụ kiện đi kèm để loại trừ các nguyên nhân kẹt kẹt hoặc sụt áp. Bài viết này là tài liệu tham khảo kỹ thuật chuyên sâu, được biên soạn dựa trên thông số chuẩn từ nhà sản xuất để hỗ trợ anh em thợ thao tác nhanh chóng và chính xác tại công trình.

2. Chuẩn bị trước khi cài đặt cổng trượt Comunello

Thợ cần kiểm tra (Checklist chuẩn bị):

• Kiểm tra nguồn điện đầu vào đảm bảo ổn định (220V).

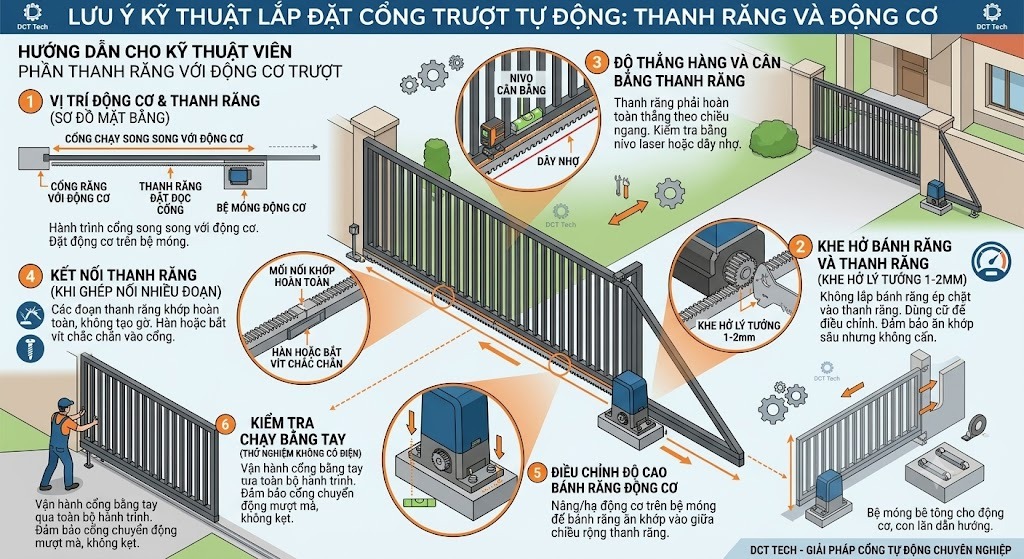

• Kiểm tra motor đã được gá lắp chắc chắn.

• Kiểm tra encoder.

• Kiểm tra cảm biến an toàn đã thẳng hàng và nhận tín hiệu.

• Kiểm tra hệ thống cơ khí (ray trượt, con lăn).

• Kiểm tra cánh cổng và ray (đẩy tay nhẹ nhàng, không kẹt).

• Kiểm tra dây đấu nối đúng tiết diện theo chiều dài.

• Kiểm tra tay điều khiển (đã có pin).

• Kiểm tra trạng thái đóng/mở của cổng trước khi học hành trình.

LƯU Ý KỸ THUẬT QUAN TRỌNG: Theo tài liệu, bắt buộc phải đấu dây encoder của motor vào mạch để hệ thống có thể kiểm soát vị trí và hành trình chuẩn xác.

Bảng tiết diện dây dẫn theo chiều dài (Tiêu chuẩn): Nhằm đảm bảo hệ thống cấp nguồn và truyền tín hiệu không bị sụt áp, hãy tuân thủ bảng tiết diện dây sau:

3. Cài đặt DIP SW1 và SW2

Cụm công tắc gạt SW1 và SW2 dùng để thiết lập cấu hình cơ bản cho số lượng motor và chiều mở.

4. Điều chỉnh tốc độ cổng Comunello

Bo mạch sử dụng 3 biến trở (trimpot) để tinh chỉnh cơ học các thông số chuyển động. Thợ kỹ thuật cần dùng tua vít dẹt nhỏ để chỉnh sao cho phù hợp với trọng tải thực tế của cánh cổng.

• Trimpot SPEED (Tốc độ):

  • Vặn thuận chiều kim đồng hồ: Tăng tốc độ cổng.

  • Vặn ngược chiều kim đồng hồ: Giảm tốc độ cổng.

• Trimpot SLOWING (Tốc độ phanh/giảm tốc):

  • Vặn thuận chiều kim đồng hồ: Tăng tốc độ đoạn phanh.

  • Vặn ngược chiều kim đồng hồ: Giảm tốc độ ở đoạn phanh.

• Trimpot SENS (Độ nhạy lực va chạm):

  • Vặn thuận chiều kim đồng hồ: Tăng độ nhạy (sử dụng cho cổng nhẹ).

  • Vặn ngược chiều kim đồng hồ: Giảm độ nhạy (sử dụng cho cổng nặng).

Lưu ý kỹ thuật bổ sung: Nên tinh chỉnh SENS từng chút một, cho cổng chạy thử và dùng tay giữ nhẹ để thử lực kẹp, đảm bảo an toàn tối đa.

5. Giải thích Menu chính L1–L7

Hệ thống đèn LED từ L1 đến L7 trên bo mạch biểu thị cho các chức năng trong Menu chính.

6. Hướng dẫn cài tay điều khiển Comunello

Việc đồng bộ remote với bo mạch (Menu L2) được thực hiện bằng các nút SELECT và SET.

6.1. Cài nút mở 2 cánh toàn phần

1. Nhấn nhả nút SELECT di chuyển đến đèn LED L2.

2. Đèn LED L2 nhấp nháy.

3. Nhấn nút SET 1 lần.

4. Nhấn và giữ phím trên cùng của tay điều khiển khoảng 2 giây.

5. Quan sát đèn LED L2 sáng và đứng im khoảng 1 giây là đã cài thành công (hoặc thử nhấn lại nút trên tay khiển, nếu tất cả 7 đèn LED cùng nháy là thành công).

6.2. Cài nút mở từng phần (mở 1 cánh)

1. Nhấn nhả nút SELECT di chuyển đến đèn LED L2 (L2 nhấp nháy).

2. Nhấn nút SET 2 lần.

3. Nhấn và giữ phím thứ 2 của tay điều khiển khoảng 2 giây.

4. Quan sát đèn LED L2 sáng và đứng im khoảng 1 giây là thành công (hoặc 7 LED cùng nháy khi bấm lại).

6.3. Xóa tay điều khiển

• Xóa nút mở 2 cánh: Nhấn SELECT đến L2 (nhấp nháy) $\rightarrow$ Nhấn SET 1 lần $\rightarrow$ Nhấn và giữ nút SET khoảng 5-7 giây. Đèn L2 tắt trong khoảng 2 giây là xóa thành công.

• Xóa nút mở từng phần: Nhấn SELECT đến L2 (nhấp nháy) $\rightarrow$ Nhấn SET 2 lần $\rightarrow$ Nhấn và giữ nút SET khoảng 5-7 giây. Đèn L2 tắt trong 2 giây là xóa thành công.

Lưu ý: Nếu đã xóa thành công toàn bộ, đèn L2 sẽ tắt hẳn. Nếu L2 vẫn nhấp nháy, cần thực hiện lại từ đầu.

7. Hướng dẫn cài hành trình thủ công cổng Comunello (Menu L4)

Đây là bước cực kỳ quan trọng để cổng nhận diện chính xác điểm dừng và điểm bắt đầu phanh.

LƯU Ý BẮT BUỘC: Trước khi thao tác, hãy đảm bảo cổng đang ở trạng thái ĐÓNG HOÀN TOÀN.

Thực hiện đúng trình tự trong tài liệu:

1. Nhấn nhả nút SELECT di chuyển đến đèn LED L4.

2. Chờ đèn L4 nhấp nháy.

3. Nhấn nút SET 1 lần.

4. Cánh số 2 sẽ bắt đầu mở ra.

5. Khi cổng đến đoạn muốn bắt đầu giảm tốc, nhấn tay điều khiển. Cổng sẽ chuyển sang tốc độ chậm.

6. Khi cổng mở đến chốt chặn và ghì khoảng 2-3 giây, nhấn tay điều khiển để kết thúc hành trình mở của cánh 1.

7. Lúc này cánh 2 sẽ mở ra. Thực hiện thao tác điểm giảm tốc và chốt chặn tương tự như cánh 1.

8. Khi cánh 2 kết thúc hành trình mở, cổng sẽ tự đóng vào và bắt đầu hành trình đóng.

9. Thực hiện thao tác nhấn xác định điểm giảm tốc và điểm dừng tương tự như chiều mở.

10. Khi cả 2 cánh đóng vào hết và kết thúc hành trình, nhấn nút SELECT để lưu cấu hình.

8. Hướng dẫn cài chế độ tự động đóng (Menu L5)

Đèn L5 quản lý thời gian cổng tự động khép lại sau khi mở.

• Cách bật và cài đặt thời gian: Nhấn SELECT đến LED L5 (nhấp nháy) $\rightarrow$ Nhấn SET 1 lần $\rightarrow$ Chờ một khoảng thời gian bằng thời gian bạn muốn cổng tự đóng $\rightarrow$ Nhấn SET 1 lần nữa. Thời gian tự đóng chính là khoảng thời gian giữa 2 lần nhấn SET.

• Cách tắt tự động đóng: Nhấn SELECT đến L5 (nhấp nháy) $\rightarrow$ Nhấn nhanh 2 lần nút SET. Khi đèn L5 tắt, nhấn SELECT để lưu.

9. Cài đặt độ trễ giữa hai cánh (Menu L6)

Độ trễ giúp hai cánh không bị va vào nhau khi đóng/mở. Mặc định tài liệu ghi nhận độ trễ mở và đóng là 4 giây.

• Thay đổi độ trễ đóng: Nhấn SELECT đến L6 (nhấp nháy) $\rightarrow$ Nhấn SET 1 lần $\rightarrow$ Đợi thời gian trễ mong muốn $\rightarrow$ Nhấn SET 1 lần nữa. (Lúc này trễ mở vẫn là 4s, trễ đóng là thời gian vừa cài).

• Cài 2 cánh chạy đồng thời (Không trễ): Nhấn SELECT đến L6 (nhấp nháy) $\rightarrow$ Nhấn nhanh 2 lần nút SET. Đèn L6 tắt, nhấn SELECT để lưu.

Xem thêm bài viết: So sánh cổng trượt và cổng cánh tay đòn

10. Cài hành trình tự động (Menu L7)

Nếu không dùng cài thủ công, có thể để cổng tự dò hành trình.

Điều kiện: Cổng phải ở trạng thái MỞ NỬA CHỪNG trước khi thực hiện. Đảm bảo khu vực cổng không có vật cản để quá trình học được an toàn.

Trình tự cổng tự học hành trình: Áp dụng cho cổng trượt FORT

1. Nhấn SELECT đến L7 (nhấp nháy) $\rightarrow$ Nhấn SET 1 lần.

2. Cổng tự đóng vào hết.

3. Cổng tự mở ra.

4. Cổng tự đóng vào hết

5. Kết thúc ở trạng thái cổng đóng hoàn toàn.

6. Nhấn SET 1 lần để lưu.

11. Các menu mở rộng cần biết khi cài đặt

Bo mạch hỗ trợ 3 Menu mở rộng với nhiều chức năng chuyên sâu.

• Menu mở rộng 1:

  • L1: Giữ tay khiển để chạy (nhả ra là dừng).

  • L2: Chuyển chức năng chân PP (thành chỉ mở) và chân PPED (thành chỉ đóng).

  • L3: Chân PPED hoạt động như chân cảm biến.

  • L4: Kiểm tra cảm biến an toàn trước mỗi thao tác.

  • L5 (DS2): Khi cửa đang đóng mà cảm biến DS2 tác động, cửa sẽ dừng, vật cản đi qua cửa tiếp tục đóng.

  • L6 (DS1): Khi cảm biến bị che lúc đóng, cổng chỉ đảo chiều 1 đoạn ngắn thay vì mở ngược ra hoàn toàn.

  • L7 (S8K2): Thanh chắn an toàn.

• Menu mở rộng 2:

  • L1: Phanh điện từ (giảm lực văng do quán tính khi dừng/đảo chiều).

  • L3: Tự động đóng sau khi có điện lại (yêu cầu L5 menu chính phải bật).

  • L4: Tự đóng sau 5 giây khi đi qua cảm biến.

  • L5: Cài hành trình mở 1 cánh.

  • L7: Cài tay khiển không cần thao tác trực tiếp trên mạch.

• Menu mở rộng 3:

  • L1: Dừng mềm (2 giây đầu tăng tốc từ từ, không bị giật).

  • L2: Khởi động mềm (2 giây cuối ở đoạn phanh giảm tốc về 0).

  • L3: Bổ trợ khóa điện khi mở (ép cánh vào 2s để nhả khóa trước khi mở).

  • L4: Bổ trợ khóa điện khi đóng (ghì cánh thêm 1s lực mạnh nhất để bắt khóa).

  • L5: Kích hoạt khóa điện bằng lệnh mở 1 cánh.

  • L6 & L7: Cấu hình đèn cảnh báo (hoạt động 3 phút hoặc nháy khi dừng).

12. Kiểm tra cảm biến an toàn trước khi bàn giao

Hệ thống an toàn là bắt buộc. Bo mạch có 3 đèn LED báo trạng thái thiết bị ngoại vi: DS1, DS2, và NC/8K2. Để mạch hoạt động, cả 3 đèn này trên bo mạch phải đang sáng. Nếu một trong các đèn này tắt, bo mạch sẽ khóa mọi thao tác để bảo vệ an toàn. Kỹ thuật viên cần kiểm tra kỹ tín hiệu trả về từ mắt thần và các thanh chắn quang học.

13. Các lỗi thường gặp khi cài đặt cổng Comunello

Dưới đây là bảng tổng hợp các lỗi phát sinh thực tế và cách xử lý theo tài liệu nhà sản xuất.

14. Checklist cài đặt cổng trượt Comunello dành cho thợ

Trước khi bàn giao cho chủ nhà, thợ kỹ thuật rà soát nhanh bảng sau:

• [ ] Kiểm tra nguồn 220V ổn định.

• [ ] Kiểm tra tiết diện dây motor đúng chuẩn chiều dài.

• [ ] Kiểm tra đấu nối encoder (bắt buộc).

• [ ] Tinh chỉnh SPEED (Tốc độ tổng).

• [ ] Tinh chỉnh SLOWING (Đoạn giảm tốc).

• [ ] Tinh chỉnh SENS (Độ nhạy va chạm lực).

• [ ] Đã đồng bộ cài tay điều khiển (đủ 2 chế độ mở 100% và mở 1 cánh).

• [ ] Đã cài hành trình (thủ công hoặc tự động).

• [ ] Cài thời gian tự động đóng (nếu khách hàng có nhu cầu).

• [ ] Kiểm tra độ trễ hai cánh (đảm bảo không va chạm).

• [ ] Kiểm tra chức năng cảm biến an toàn (đi qua cửa phải dừng/đảo chiều).

• [ ] Kiểm tra khóa điện (nếu có lắp).

• [ ] Chạy thử đóng/mở liên tục 3-5 lần để kiểm tra độ êm ái.

• [ ] Kiểm tra các chức năng an toàn (DS1, DS2) trước khi bàn giao.

15. Kết luận

Tuân thủ tuyệt đối quy trình hướng dẫn cài đặt cổng trượt Comunello là cách duy nhất để khai thác tối đa sức mạnh và độ bền của motor. Đặc biệt, thao tác học hành trình chuẩn xác, đấu nối đúng encoder và tinh chỉnh các biến trở lực/tốc độ sẽ giúp hệ thống vận hành êm ái, đáp ứng tiêu chuẩn an toàn châu Âu cao nhất.

Câu hỏi thường gặp về cài đặt cổng trượt Comunello (FAQ)

1. Cổng Comunello có cần đấu encoder không? Có, theo tài liệu hướng dẫn, bắt buộc phải đấu dây encoder của motor vào bo mạch để hệ thống xác định đúng vị trí và hành trình của cổng.

2. Làm sao cài tay điều khiển Comunello? Để cài nút mở 2 cánh: Nhấn SELECT đến L2 (L2 nhấp nháy), nhấn SET 1 lần, sau đó nhấn giữ phím trên tay điều khiển khoảng 2 giây cho đến khi đèn L2 sáng đứng im 1 giây.

3. Làm sao cài hành trình cổng Comunello? Có 2 cách. Cài thủ công (Menu L4) khi cổng đóng hoàn toàn, kỹ thuật viên tự bấm remote để chọn điểm giảm tốc và điểm dừng. Cài tự động (Menu L7) yêu cầu cổng mở nửa chừng, bo mạch sẽ tự cho cửa chạy theo trình tự đóng-mở để dò chốt chặn.

4. Cổng Comunello không chạy phải kiểm tra gì? Cần kiểm tra 3 đèn LED an toàn trên bo mạch là DS1, DS2 và NC/8K2. Nếu 1 trong 3 đèn này không sáng, mạch sẽ khóa thao tác. Cần kiểm tra mắt thần cảm biến an toàn hoặc kiểm tra cầu đấu chập GND.

5. Vì sao relay kêu nhưng cổng không chạy khi bấm mở 1 cánh? Nguyên nhân thường do đang bật tính năng kích hoạt khóa điện bằng lệnh mở từng phần (LED L5 Menu mở rộng 3). Bạn cần tắt chức năng này và cài lại tay điều khiển.

6. Làm sao cài tự động đóng? Tại Menu L5, nhấn SET 1 lần để bắt đầu tính thời gian, chờ đúng khoảng thời gian bạn muốn cổng tự đóng, rồi nhấn SET lần nữa để chốt.

7. Làm sao điều chỉnh tốc độ và giảm tốc? Sử dụng tua vít vặn các biến trở trên mạch: SPEED để chỉnh tốc độ tổng, và SLOWING để chỉnh tốc độ đoạn phanh giảm tốc (vặn theo chiều kim đồng hồ để tăng, ngược chiều kim đồng hồ để giảm).
