Hướng dẫn đấu nối bộ điều khiển WiFi với cổng tự động

Nhu cầu điều khiển cổng bằng điện thoại đang trở thành tiêu chuẩn cơ bản cho các công trình nhà thông minh hiện đại. Tuy nhiên, đối với thợ kỹ thuật, việc đấu nối bộ điều khiên WiFi với cổng tự động đôi khi gặp khó khăn do sự khác biệt về ký hiệu bo mạch giữa các hãng.

Bài viết này là hướng dẫn đấu nối bộ điều khiển WiFi với cổng tự động chuyên sâu, đi thẳng vào nguyên lý và cách xử lý thực tế tại công trình. Một nguyên tắc cốt lõi bạn cần nhớ: module WiFi cổng tự động không thay thế bo mạch điều khiển cổng. Nó chỉ đóng vai trò như một thiết bị ngoại vi, nhận tín hiệu từ điện thoại và kích hoạt relay để mô phỏng lại thao tác bấm remote hoặc nút nhấn tường.

Nguyên lý hoạt động của bộ điều khiển WiFi cổng tự động

Để kết nối WiFi với motor cổng thành công và an toàn, kỹ thuật viên cần nắm vững đường đi của tín hiệu: Điện thoại → Internet/WiFi → Bộ điều khiển WiFi → Relay → Bo mạch điều khiển cổng tự động → Motor hoạt động.

Phần quan trọng nhất trong chuỗi này chính là Relay. Hầu hết các module WiFi dùng cho cổng đều giao tiếp với bo mạch thông qua tiếp điểm khô (Dry Contact). Cấu tạo relay thường có 3 tiếp điểm cơ bản:

• COM (Common): Chân chung.

• NO (Normally Open): Tiếp điểm thường mở. Trạng thái nghỉ không thông với COM.

• NC (Normally Closed): Tiếp điểm thường đóng. Trạng thái nghỉ luôn thông với COM.

Trong kỹ thuật đấu relay WiFi cổng tự động, chúng ta sử dụng cặp tiếp điểm COM + NO. Khi người dùng bấm lệnh điều khiển cổng từ xa bằng điện thoại, relay sẽ đóng lại, nối thông chân COM và NO.

Lưu ý cực kỳ quan trọng về chế độ Inching/Momentary (tín hiệu xung):

Bo mạch cổng hoạt động dựa trên tín hiệu xung. Do đó, relay WiFi chỉ được phép đóng trong một khoảng thời gian rất ngắn (thường là 0.5 đến 1 giây) rồi phải nhả ra ngay. Nếu cài đặt sai, để relay duy trì trạng thái đóng liên tục, bo mạch sẽ hiểu là nút nhấn đang bị giữ chặt, dẫn đến treo hệ thống, cổng không thể nhận thêm lệnh từ remote hoặc cảm biến an toàn.

Cách xác định chân đấu nối trên bo mạch cổng tự động

Mỗi hãng sản xuất sẽ có cách quy ước ký hiệu terminal khác nhau. Để đấu COM NO vào cổng tự động một cách chính xác, bạn cần tìm kiếm cụm terminal dành cho thiết bị ngoại vi (nút nhấn tường, access control).

Hãy tìm các chân có ký hiệu như sau trên bo mạch:

• COM / GND / 0V: Chân tín hiệu chung.

• START / STEP / STEP-BY-STEP (Từng bước): Chân nhận lệnh gộp (Mở – Dừng – Đóng – Dừng).

• OPEN: Chân chỉ nhận lệnh mở cổng.

• PP (Passo Passo): Ký hiệu thường thấy trên các dòng cổng Ý, tương đương với Step-by-step.

• PED / PEDestrian: Chân lệnh mở một phần (mở 1 cánh cho người đi bộ).

Cảnh báo cho kỹ thuật viên: Không được mặc định rằng số thứ tự chân của hãng này sẽ giống hãng khác. Vị trí và số terminal có thể thay đổi tùy model bo mạch. Kỹ thuật viên cần kiểm tra sơ đồ hoặc manual của bo mạch trước khi đấu nối để tránh chập cháy.

Sơ đồ đấu nối bộ điều khiển WiFi với cổng tự động

Nguyên tắc đấu nối tổng quát cho một hệ thống cơ bản gồm 2 phần: Cấp nguồn cho bộ WiFi và Đấu dây tín hiệu.

1. Cấp nguồn: Module WiFi có thể sử dụng nguồn 5V, 12V/24V DC/AC hoặc 220V tùy loại. Cần cấp đúng điện áp vào cổng IN của module.

2. Đấu dây tín hiệu (Tiếp điểm khô):

   • Lấy một dây nối từ chân COM của Relay WiFi vào chân COM/Common của đầu vào điều khiển trên bo mạch cổng.

   • Lấy một dây nối từ chân NO của Relay WiFi vào chân nhận lệnh START / STEP-BY-STEP / OPEN / COM của cổng tự động (tùy theo nhu cầu điều khiển toàn bộ hay chỉ mở).

Khi nhận lệnh, relay nối thông 2 dây này trong 1 giây, bo mạch sẽ kích hoạt chu trình đóng/mở motor.

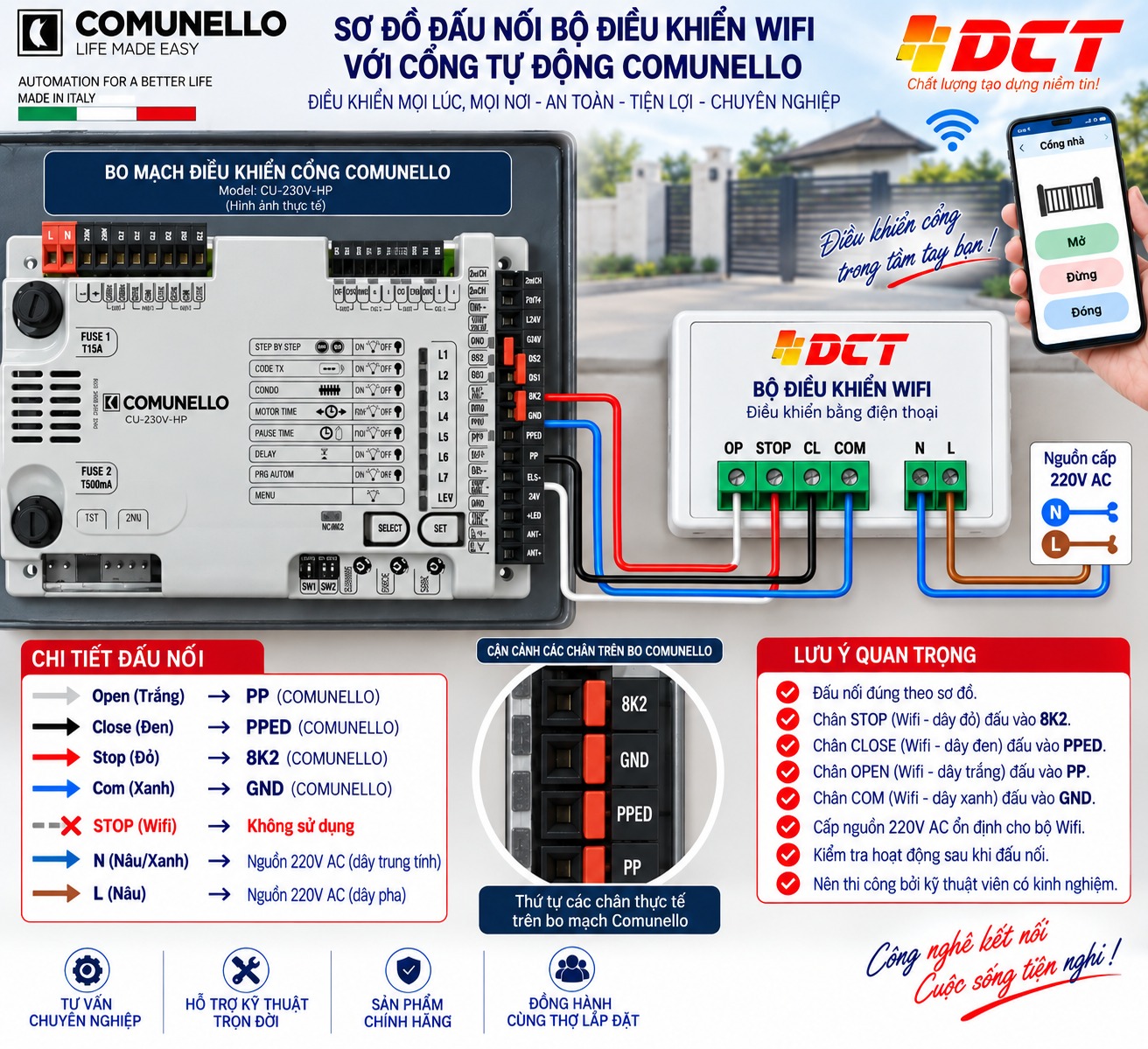

Hướng dẫn đấu nối bộ điều khiển WiFi với cổng tự động Comunello

Đối với các hệ thống cổng tự động Comunello (ví dụ điển hình như dòng motor cổng trượt Fort 600 hoặc motor tay đòn Eagle 350), bo mạch điều khiển thường được thiết kế rất trực quan nhưng đòi hỏi sự chính xác.

Trên mạch điều khiển cổng tự động COMUNELLO có các tiếp điểm PP, PPED, 8K2 và chân GND dùng để đấu nối với các thiết bị ngoại vi khác. Tuỳ vào loai cổng bạn đang sử dụng là âm sàn, cánh tay đòn hay trượt mà tiếp điểm PP và PPED sẽ điều khiển khác nhau. Chân COM của relay WiFi sẽ được đấu nối với chân GND tương ứng của cụm điều khiển đầu vào trên bo mạch Comunello. Vì Comunello có nhiều mã bo mạch (như CU-230V, CU-24V), vị trí và số terminal có thể thay đổi tùy model bo mạch. Kỹ thuật viên cần xem kỹ tài liệu đi kèm để xác định đúng cụm tiếp điểm, tránh đấu nhầm sang phần điện áp cao hoặc cụm Photocell.

Xem thêm: Hướng dẫn cài đặt cổng tự động COMUNELLO

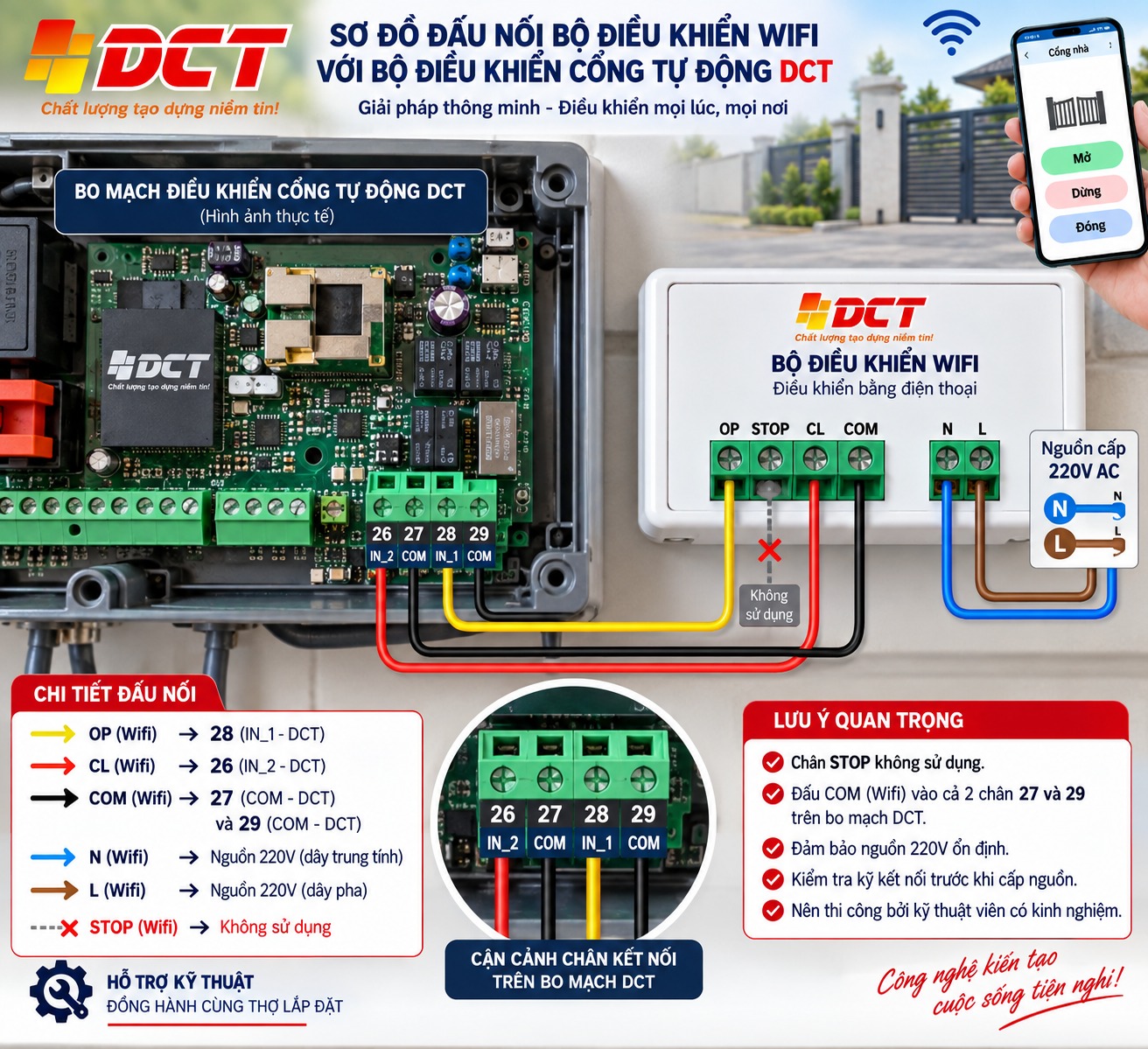

Hướng dẫn đấu nối bộ điều khiển WiFi với cổng tự động DEA

Tương tự, bo mạch cổng tự động DEA thường ký hiệu các ngõ vào điều khiển cơ bản là IN_1 và IN_2 dùng để điều khiển đóng và mở cửa. Để đấu nối chuẩn chúng ta cần xác định chân nào điều khiển mở cửa và chân nào điều khiển đóng cửa và đấu chính xác. Dưới đây là sơ đồ đấu nối tham khảo mà chúng tôi đã đấu nối để gửi đến các bạn kỹ thuật viên chưa biết có thể tham khảo.

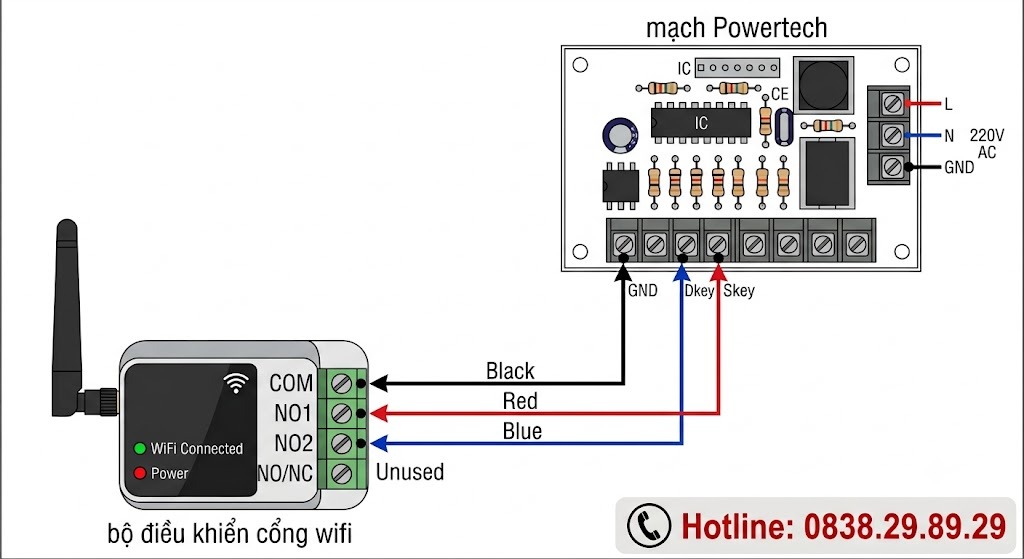

Hướng dẫn đấu nối bộ điều khiển WiFi với cổng tự động Powertech

Đối với cổng tự động Powertech, nguyên tắc vẫn sử dụng cặp tiếp điểm COM và NO. Các bo mạch của Powertech thường gom chung cụm tín hiệu đầu vào nút nhấn. Bạn cần xác định đúng chân Common của hệ thống (lưu ý không nhầm lẫn với chân cấp nguồn âm) và đấu cặp relay WiFi vào các ngõ nhận tín hiệu đóng/mở. Luôn kiểm tra lại manual để chắc chắn không đấu nhầm vào ngõ Photocell (NC). Sau khi đã trực tiếp đấu nối với hệ thống cổng cánh tay đòn TMT, chúng tôi xin gửi đến các bạn kỹ thuật viên và thợ lắp đặt sơ đồ đấu nối bộ điều khiển wifi với cổng tự động Powertech như sau.

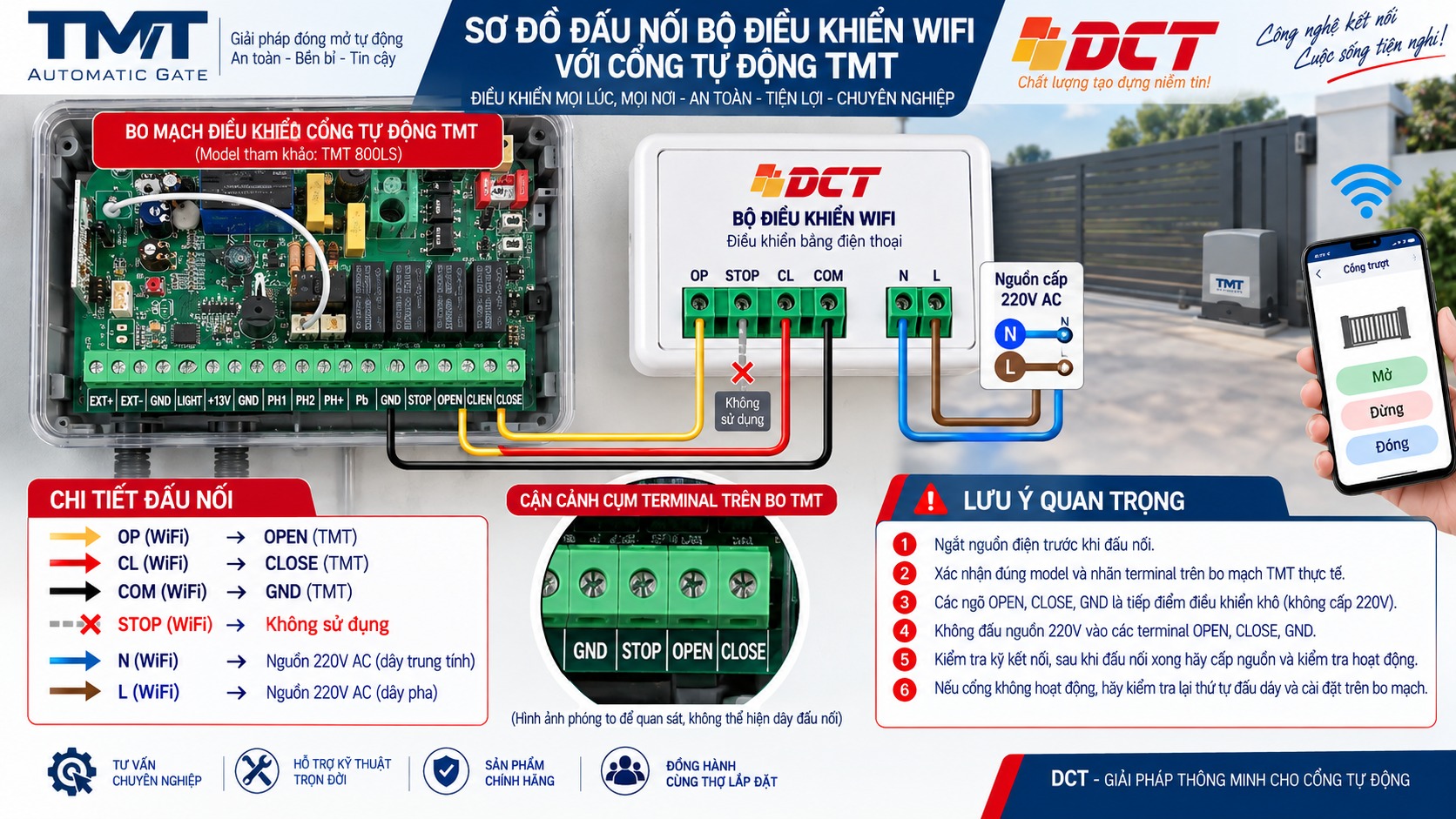

Hướng dẫn đấu nối bộ điều khiển WiFi với cổng TMT

Trên bo mạch của cổng tự động TMT, kỹ thuật viên cần tìm các đầu vào được ghi rõ là Nút nhấn (Push Button) hoặc START. Đấu dây từ ngõ NO của module WiFi vào chân này, và dây COM từ module về chân tín hiệu chung của bo TMT. Hãy set module WiFi ở chế độ nhấn nhả (Inching) khoảng 1 giây để cổng nhận lệnh chuẩn xác nhất.

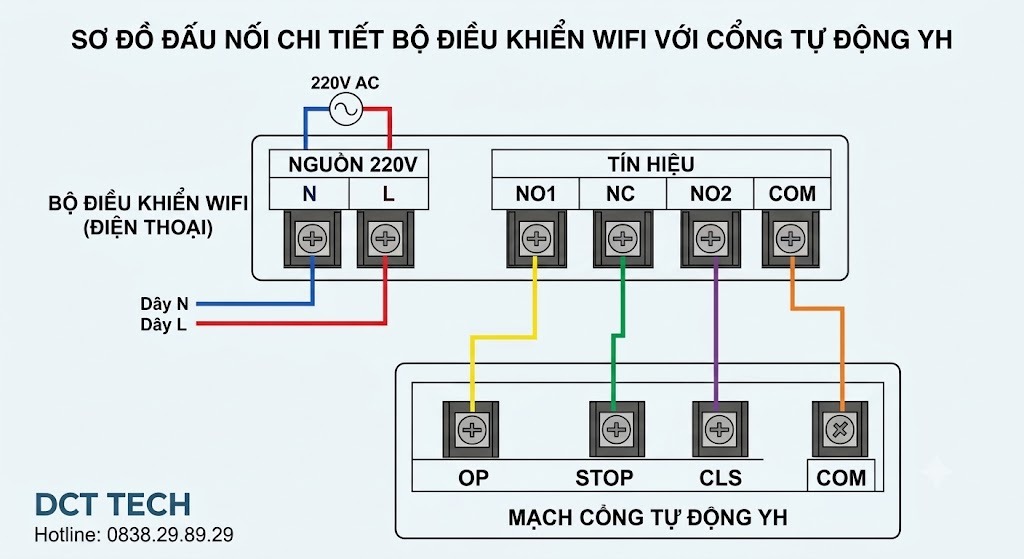

Hướng dẫn đấu nối bộ điều khiển WiFi với cổng tự động YH

Cổng tự động YH thường xuất hiện nhiều trong các hệ thống cổng trượt hoặc mạch kết hợp cửa cuốn. Với mạch YH, cụm tiếp điểm cho nút nhấn thường bao gồm 4 chân cốt lõi: OP (Mở), STOP (Dừng), CLS (Đóng), và COM.

Nếu bạn sử dụng bộ điều khiển WiFi loại có nhiều relay chuyên dụng cho cổng YH, sơ đồ đấu nối tiêu chuẩn như sau:

• Chân NO1 của bộ WiFi đấu vào chân OP.

• Chân NC của bộ WiFi đấu vào chân STOP (vì mạch YH thường dùng tín hiệu thường đóng để duy trì mạch dừng).

• Chân NO2 của bộ WiFi đấu vào chân CLS.

• Chân COM của bộ WiFi đấu vào chân COM trên bo YH.

• Nguồn nuôi cho module WiFi (N, L) đấu đúng thông số quy định (thường là 220V nếu là bộ điều khiển trực tiếp).

  Lưu ý: Luôn kiểm tra model/manual trước khi xác định số chân vì chuẩn YH có thể khác biệt ở các phiên bản bo mạch cũ/mới.

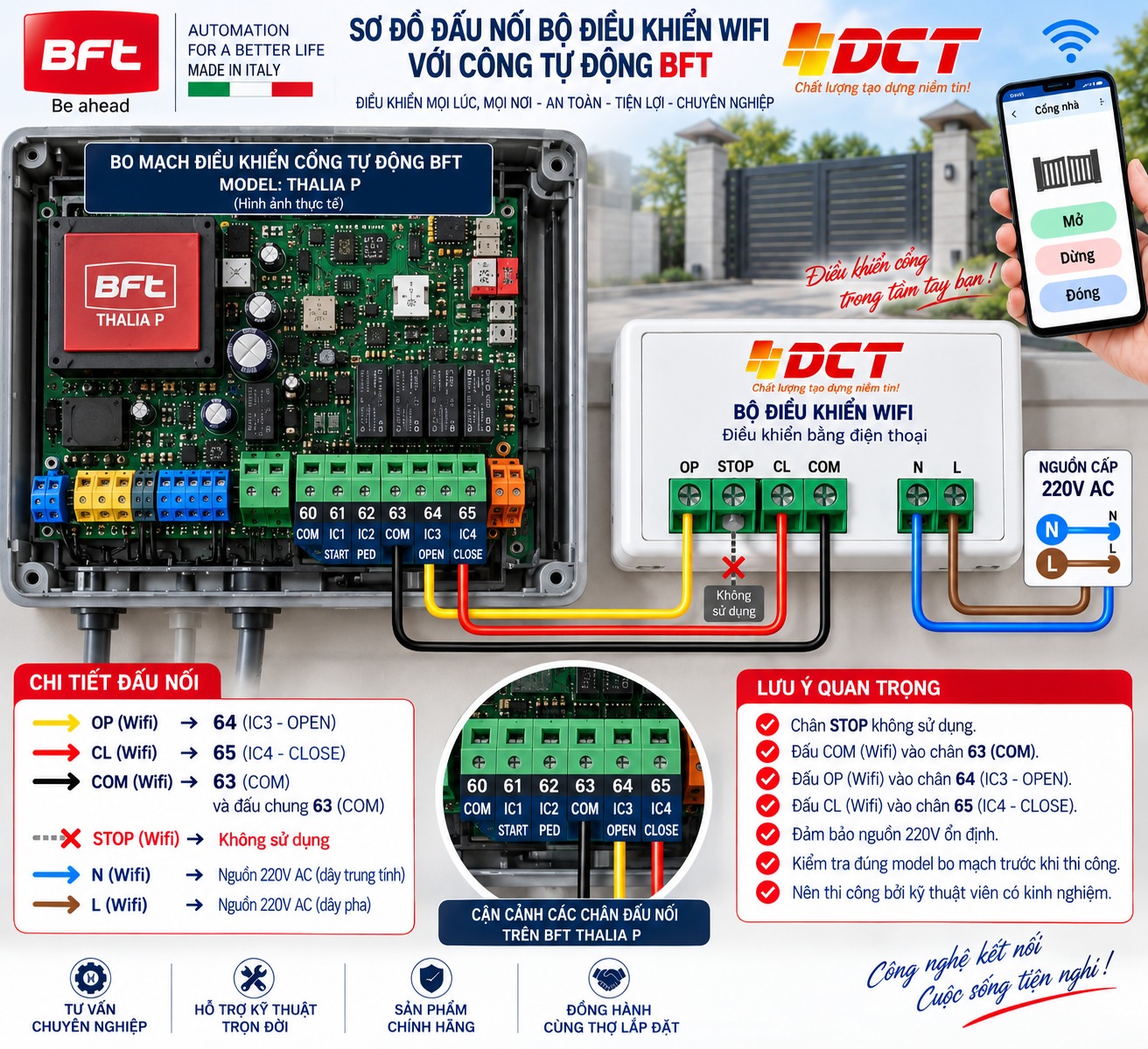

Sơ đồ đấu nối bộ điều khiển wifi với cổng tự động BFT

Với mạch điều khiển cổng Bft thì các chân tiếp điểm cũng tương tư như các bo mạch cổng điều khiển các hãng trên thị trường. Để đấu nối hiệu quả và chính xác không ảnh hướng đến hoạt động của cổng. Trước khi đấu nối cần xác định đúng các tiếp điểm đóng mở cổng trên bộ điều khiển cổng tự động theo sách hướng dẫn kỹ thuật được ban hành bởi hãng hoặc tham khảo sơ đồ đấu nối dưới đây.

Có thể sử dụng một bộ điều khiển WiFi cho nhiều hãng cổng không?

Về mặt nguyên lý, CÓ. Bất kỳ module WiFi nào xuất ra được tín hiệu relay tiếp điểm khô (NO/COM) đều có thể kết nối với hầu hết các hãng cổng tự động trên thị trường.

Tuy nhiên, trước khi lắp đặt chéo, kỹ thuật viên bắt buộc phải kiểm tra:

1. Điện áp cấp nguồn: Module WiFi sử dụng nguồn bao nhiêu Volt? Bo mạch cổng có xuất ra nguồn đó để nuôi WiFi không, hay phải dùng adapter rời?

2. Loại tiếp điểm: Chắc chắn rằng đầu ra của WiFi là tiếp điểm khô, không ngậm điện áp.

3. Thời gian đóng relay: App trên điện thoại phải hỗ trợ chức năng Inching/Pulse (chớp nhả).

Những lỗi thường gặp khi đấu nối bộ điều khiển WiFi với cổng tự động

1. Đưa điện áp trực tiếp vào đầu vào Dry Contact: Đây là lỗi nghiêm trọng nhất. Nếu bạn lấy nhầm chân cấp nguồn 220V hoặc 24V cấp vào chân START/COM của bo cổng, bo mạch sẽ cháy ngay lập tức. Cần phân biệt rõ: COM của tín hiệu khác hoàn toàn với dây Nóng/Lạnh của nguồn điện.

2. Đấu nhầm NO thành NC: Cổng sẽ tự động chạy liên tục ngay khi cắm điện, hoặc không thể đóng lại được vì mạch luôn ở trạng thái bị chập.

3. App báo relay hoạt động nhưng motor không chạy: Nguyên nhân thường do đấu sai chân nhận lệnh trên bo mạch, đấu lỏng dây COM, hoặc module WiFi chưa được cấp đúng nguồn.

4. Relay giữ trạng thái ON liên tục: Quên cài đặt chế độ Inching/Xung trên App. Khi đó, cổng nhận lệnh mở và treo luôn ở trạng thái chờ, remote không còn tác dụng.

5. Cấp sai điện áp cho module WiFi: Lấy nguồn 24V AC từ bo mạch cổng cắm vào module WiFi chỉ nhận nguồn 5V DC, gây nổ module.

Quy trình đấu nối an toàn dành cho kỹ thuật viên

Để đảm bảo hiệu quả và không gây thiệt hại cho thiết bị, thợ kỹ thuật nên tuân thủ quy trình 10 bước sau tại công trình:

1. Xác định chính xác hãng và model bo mạch điều khiển cổng tự động.

2. Tìm manual hoặc sơ đồ terminal đi kèm bên trong hộp điều khiển.

3. Xác định chính xác cụm chân nhận lệnh START/STEP/OPEN.

4. Xác định chân COM tín hiệu tương ứng của cụm đó.

5. Kiểm tra điện áp nguồn xuất ra từ bo mạch xem có phù hợp để nuôi module WiFi không (nếu không, dùng nguồn rời).

6. Ngắt toàn bộ nguồn điện AC vào hệ thống trước khi bắt đầu tuốt và đấu dây.

7. Thao tác đấu dây chân COM và NO của relay WiFi vào bo mạch.

8. Cấp nguồn trở lại và kiểm tra tín hiệu đèn trên module WiFi.

9. Mở App trên điện thoại, thiết lập relay ở chế độ momentary/inching (0.5s – 1s).

10. Test đóng/mở qua điện thoại nhiều lần kết hợp test remote để đảm bảo hệ thống đồng bộ trước khi bàn giao.

Câu hỏi thường gặp – FAQ

Bộ điều khiển WiFi có lắp được cho mọi loại cổng tự động không?

Có. Miễn là bo mạch cổng tự động có hỗ trợ cổng kết nối cho nút nhấn cơ (tiếp điểm khô NO/COM), bạn đều có thể tích hợp module WiFi.

COM và NO trên bộ điều khiển WiFi là gì?

Đây là 2 tiếp điểm của Relay. COM là chân chung, NO là chân thường mở. Khi kích hoạt qua điện thoại, rơ-le đóng lại nối COM và NO với nhau để tạo ra một tín hiệu như thao tác nhấn nút cơ học.

Cổng tự động đang dùng remote có lắp thêm WiFi được không?

Hoàn toàn được. Việc đấu nối bộ WiFi song song với mạch thu sóng cũ không làm mất đi chức năng của remote. Bạn có thể sử dụng song song cả hai.

Tại sao WiFi báo ON nhưng cổng không mở?

Có thể do bạn đấu nhầm chân tín hiệu, dây dẫn bị lỏng, hoặc bo mạch cổng đang bị vô hiệu hóa bởi một cảm biến an toàn (photocell) đang bị che khuất.

Mất Internet có sử dụng remote cổng bình thường được không?

Có. Bộ điều khiển WiFi hoạt động độc lập với bộ thu sóng RF của remote. Khi rớt mạng Internet, bạn chỉ không thể điều khiển qua điện thoại, remote vẫn bấm bình thường.

Có cần thay bo mạch cổng khi lắp WiFi không?

Không cần. Bạn chỉ cần mua thêm một module điều khiển phụ trợ lắp thêm vào bo mạch zin của cổng.

Kết luận

Việc thực hiện theo đúng hướng dẫn đấu nối bộ điều khiển WiFi với cổng tự động giúp nâng cấp hệ thống một cách an toàn và chuyên nghiệp. Mấu chốt của quy trình nằm ở việc hiểu rõ bản chất hoạt động của tiếp điểm khô (relay) và cài đặt đúng chế độ tạo xung (inching mode).

Dù bạn thao tác trên cổng tự động Comunello, DEA, Powertech, TMT hay YH, hãy luôn nhớ: ký hiệu terminal và vị trí đấu nối có thể thay đổi tùy vào từng model cụ thể. Kỹ thuật viên không được tự suy đoán số chân mà bắt buộc phải kiểm tra kỹ manual sơ đồ của nhà sản xuất trước khi cấp điện, nhằm đảm bảo hệ thống vận hành hoàn hảo và độ bền tối đa cho công trình.
